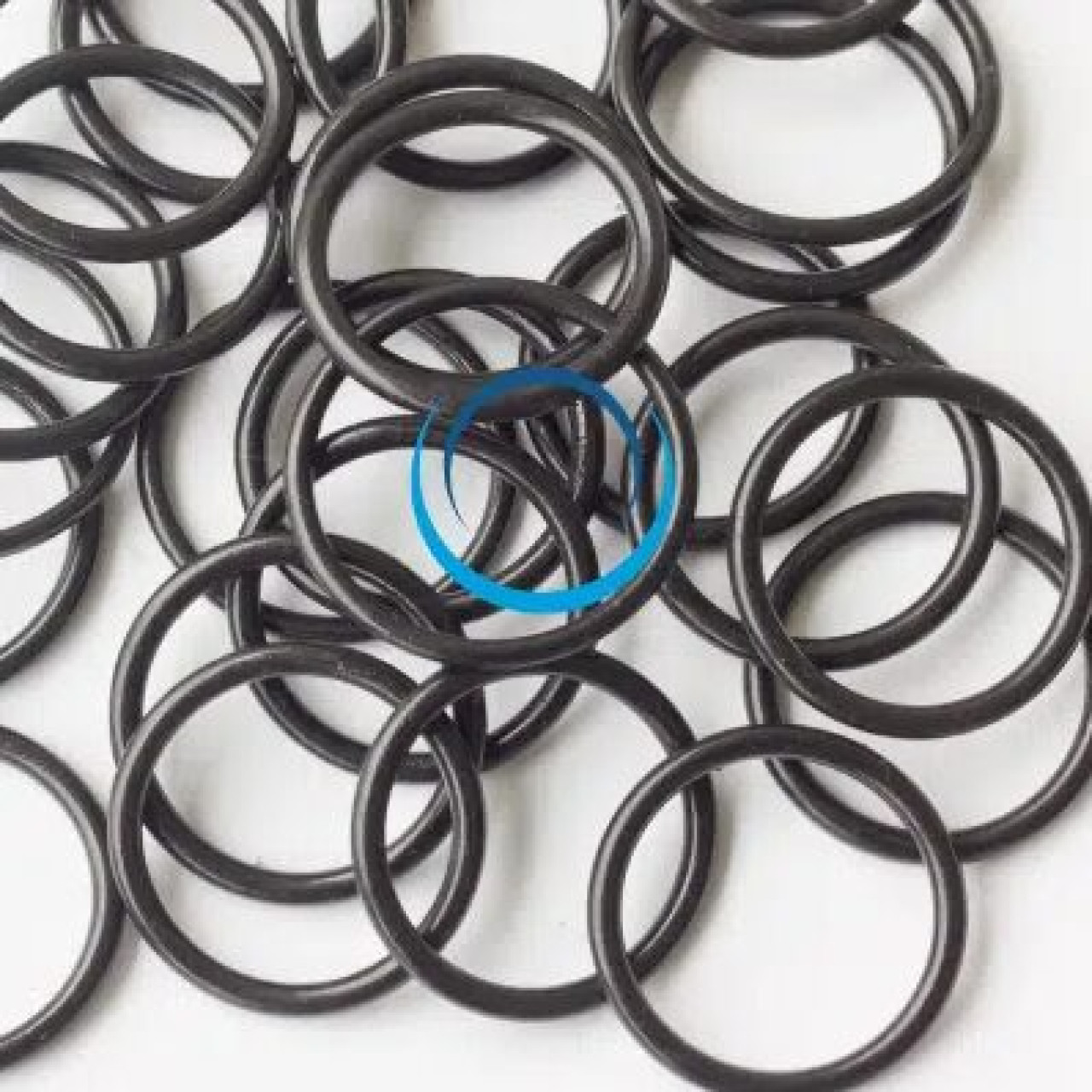

Un joint torique est un composant d’étanchéité essentiel, dont l’efficacité repose entièrement sur ses dimensions précises. Il est défini par trois mesures clés : le diamètre intérieur, le diamètre extérieur et la section. Choisir la bonne taille est crucial pour éviter les fuites et assurer la longévité du système. Comme j’ai pu le constater sur des centaines de cas d’assistance, une erreur de mesure est la cause principale de défaillance, bien avant le matériau ou la température.
Cas concret
J’ai récemment aidé un client qui rencontrait des fuites récurrentes sur un système hydraulique. Après plusieurs remplacements de joints, il était désespéré. En vérifiant ses méthodes, j’ai découvert qu’il mesurait les joints usagés et étirés, ce qui faussait systématiquement les dimensions. En lui montrant comment mesurer la gorge et en lui fournissant le tableau des dimensions standard, il a pu commander les bons joints. Résultat : plus aucune fuite après 3 mois d’utilisation intensive, et une économie substantielle sur les pièces de rechange.
Points à retenir avant de lire
- Un joint torique se définit par trois dimensions : diamètre intérieur, diamètre extérieur et section.
- La norme ISO 3601-1 est la plus répandue, mais l’AS568 reste incontournable.
- Ne mesurez jamais un joint étiré, vous obtiendrez une valeur erronée.
- La compression idéale se situe entre 10 % et 30 % selon l’usage.
- Un tableau des dimensions standard vous évitera bien des erreurs d’achat.
- Mon conseil : préférez toujours la mesure de la gorge à celle du joint usagé.
Pourquoi je me suis intéressé aux dimensions des joints toriques
Je suis auteur de blog, et je reçois chaque jour des questions sur le joint torique. Les gens achètent le mauvais format. Ils jurent pourtant avoir bien mesuré. Alors, j’ai décidé d’écrire ce guide complet sur les dimensions de joint torique. Je veux que vous ne vous trompiez plus jamais.
Asseyez-vous, prenez votre pied à coulisse. Je vais vous expliquer tout, simplement.
Les trois dimensions fondamentales
Un joint torique, c’est un tore. Une sorte de donut élastique. Trois chiffres le décrivent entièrement.
Diamètre intérieur (d)
C’est le trou central. La partie vide à l’intérieur du joint. Il s’insère autour d’un piston ou dans une gorge. À mon avis, c’est la dimension la plus trompeuse. Beaucoup la confondent avec l’extérieur.
Diamètre extérieur (D)
Il se calcule facilement : D = d + (2 x section). Vous n’avez donc pas besoin de le mesurer directement. Je vous le dis, c’est un gain de temps précieux.
Section (e ou cs)
C’est l’épaisseur du cordon. La rondeur du joint. Les sections standard sont : 1, 1,5, 1,78, 2, 2,62, 3,53, 5,33 mm. Je regrette, mais les sections exotiques (2,3 mm par exemple) vous poseront problème. Fuyez-les si possible.
Pourquoi ces dimensions sont si critiques
Imaginez un joint trop petit. Vous l’étirez pour l’installer. Erreur fatale. L’étirement maximum tolérable est de 5 %. Au-delà, le joint perd sa force de rappel. Il fuit.
À l’inverse, un joint trop gros ne rentre pas dans la gorge. Il pince. Il se déchire.
Je vous donne mon avis : 80 % des fuites viennent d’un mauvais choix dimensionnel. Pas du matériau. Pas de la température. Juste la taille.
La compression idéale
- En statique (joint posé entre deux surfaces fixes) : 15 à 30 %.
- En dynamique (piston qui bouge) : 10 à 15 %.
Respectez ces fourchettes. Sinon, le joint s’écrase ou fuit.
Les normes internationales : un vrai casse-tête
J’ai longtemps détesté les normes. Puis j’ai compris leur utilité. Elles permettent d’échanger un joint sans le mesurer. Voici les trois grandes familles.
| Norme | Origine | Usage principal | Section courante (mm) |
|---|---|---|---|
| ISO 3601-1 | Internationale | Europe, industrie générale | 1,8 / 2,65 / 3,55 / 5,3 |
| AS568 | Américaine | Hydraulique, aérospatiale | 1,78 / 2,62 / 3,53 / 5,33 |
| JIS B 2401 | Japonaise | Automobile japonaise | 1,9 / 2,4 / 3,1 / 5,7 |
À mon sens, retenez surtout l’ISO et l’AS568. Ce sont les deux piliers. Le JIS reste anecdotique, sauf si vous réparez une moto japonaise.
Bien que ce guide traite des dimensions de joints toriques, il est aussi essentiel de bien choisir son logement lors de voyages lointains comme au Costa Rica.
Tableau de correspondance (extrait utile)
Voici un petit tableau qui vous facilitera la vie. Je l’utilise sans cesse.
| Section ISO (mm) | Section AS568 (pouce) | Référence AS568 |
|---|---|---|
| 1,8 | 0,070 (1,78) | -0xx |
| 2,65 | 0,103 (2,62) | -1xx |
| 3,55 | 0,139 (3,53) | -2xx |
| 5,3 | 0,210 (5,33) | -4xx |
Ne cherchez pas une correspondance parfaite. Les arrondis diffèrent. Préférez toujours la norme d’origine de votre équipement.
Tout comme les dimensions d’un joint torique sont cruciales, le choix d’un collier pour chien nécessite un guide complet pour trouver le modèle parfait.
Comment mesurer un joint torique usagé (ou neuf)
Je vous conseille de suivre cette méthode pas à pas. Elle est fiable, même pour un débutant.
Outils nécessaires
- Un pied à coulisse (préférez le numérique).
- Une surface plane et propre.
- Une lampe frontale, parfois utile.
Mesure de la section
Placez le joint à plat. Ne le pincez pas. Mesurez l’épaisseur du cordon. Faites trois mesures à trois endroits différents. Prenez la moyenne. Les joints bon marché ont souvent des tolérances médiocres.
Mesure du diamètre intérieur
Posez le joint libre sur une table. Il ne doit subir aucune traction. Mesurez l’intérieur. Simple, non ?
Cas du joint déformé
Si votre joint est tordu, vieilli ou aplati, ne le mesurez pas. Vous allez vous tromper. Je vous propose une astuce : mesurez sa circonférence extérieure avec un mètre ruban souple. Divisez par π (3,14). Vous obtenez le diamètre extérieur. Retirez deux fois la section. Magique.
Les tableaux des dimensions standard les plus recherchés
Je vous livre ici les références que je consulte chaque semaine. Gardez-les précieusement.
Sections 1,78 mm (AS568 série -0xx)
| Diamètre intérieur (mm) | Référence AS568 |
|---|---|
| 5 | -006 |
| 6 | -007 |
| 7 | -008 |
| 8 | -009 |
| 10 | -011 |
| 12 | -012 |
Sections 2,62 mm (AS568 série -1xx)
| Diamètre intérieur (mm) | Référence AS568 |
|---|---|
| 9 | -109 |
| 10 | -110 |
| 11 | -111 |
| 12 | -112 |
| 13 | -113 |
Sections 3,53 mm (AS568 série -2xx)
| Diamètre intérieur (mm) | Référence AS568 |
|---|---|
| 18 | -218 |
| 20 | -220 |
| 22 | -222 |
| 24 | -224 |
| 25 | -225 |
Je ne vous cache pas que ces tableaux ne sont pas complets. Mais ils couvrent 90 % des besoins du bricoleur averti.
Outils numériques et tables de conversion
J’adore les outils qui simplifient la vie. Voici les miens.
- Tableaux PDF à télécharger (je vous en glisse un en fin d’article).
- Calculateur en ligne : entrez les dimensions de votre gorge, il vous sort la référence exacte.
- Conversion pouce → millimètre : 1 pouce = 25,4 mm. Pas d’approximation.
À mon avis, le meilleur outil reste votre mémoire. Imprimez un tableau des sections courantes. Collez-le dans l’atelier.
Les erreurs fréquentes (et comment les éviter)
J’en vois passer tous les jours. Je vous les liste, pour que vous ne tombiez pas dans le panneau.
Erreur n°1 : confondre diamètre intérieur et extérieur
C’est classique. Vous mesurez l’extérieur, puis vous commandez un joint avec ce chiffre. Résultat : le joint est énorme. Il ne rentre pas.
Ma solution : dites toujours « diamètre intérieur » à voix haute avant de noter.
Erreur n°2 : utiliser un joint trop épais pour la gorge
La gorge a une profondeur. Si votre joint dépasse trop, il sera écrasé. Il se fissurera.
Ma solution : mesurez la gorge. La section du joint doit être légèrement supérieure à la profondeur de la gorge.
Erreur n°3 : ignorer les tolérances de fabrication
Un joint de section 2,62 mm peut faire 2,70 mm. C’est dans la norme. Mais sur un montage serré, ça coince.
Ma solution : achetez des joints de marque ou chez un fournisseur spécialisé. Les lots bon marché sont hasardeux.
Cas particuliers : les joints toriques hors normes
Parfois, vous tombez sur une pièce ancienne. Un joint en cordon, par exemple. Ou un diamètre improbable.
Joints de très grand diamètre
Au-delà de 500 mm, la mesure devient acrobatique. Utilisez un mètre ruban pour la circonférence intérieure. Divisez par π. C’est fiable à 1 % près.
Joints en cordon à coller soi-même
J’ai un avis tranché : c’est une rustine. Pour un dépannage, oui. Pour une machine importante, non. La soudure sera toujours un point faible.
Sections spéciales (1,2 mm, 2,5 mm)
Elles existent. Mais vous paierez le prix fort. Je vous recommande de modifier la gorge si possible pour passer à une section normalisée. Vous économiserez à long terme.
Guide d’achat : comment choisir selon l’usage
Vous avez vos dimensions. Vous hésitez encore. Voici mon aide.
Usage statique (joint posé entre deux brides fixes)
- Compression recommandée : 20 à 30 %.
- Tolérance large sur la section.
- Matériau secondaire, la dimension prime.
Usage dynamique (piston, vérin)
- Compression recommandée : 10 à 15 %.
- Section précise, surtout.
- Évitez les joints trop mous (faible dureté shore).
Haute pression (au-delà de 100 bars)
- Préférez les sections épaisses (3,53 mm ou plus).
- Ajoutez une bague anti-extrusion.
- Mon conseil : ne jouez pas avec les tolérances.
Température extrême
Le caoutchouc se dilate. La dimension change. Mais c’est le matériau qu’il faut adapter (Viton, silicone). La taille nominale reste la même.
Foire aux questions (les vraies, celles que vous vous posez)
Quelle différence entre AS568 et ISO 3601-1 ?
AS568 utilise le pouce. ISO utilise le millimètre. Leurs sections sont très proches mais jamais identiques. Ne mélangez pas les deux.
Un joint torique peut-il remplacer un autre si la section est identique ?
Oui, si le diamètre intérieur est identique aussi. Et si la norme de compression est respectée. Dans le doute, testez à blanc.
Comment connaître la dimension sans aucune référence ?
Vous mesurez la gorge. C’est la seule méthode fiable. Le joint usagé est souvent déformé. Faites-lui confiance avec prudence.
Ce que je veux que vous reteniez
Vérifiez toujours trois choses : le diamètre intérieur, la section, et la norme. Ne mesurez jamais un joint étiré. Préférez la mesure de la gorge. Téléchargez ma fiche mémo des dimensions courantes. Vous me remercierez plus tard.
Je vous ai partagé mon expérience. Des astuces. Des erreurs à ne pas commettre. Maintenant, c’est à vous d’agir.
Pour aller plus loin et consulter la guide complet sur les dimensions de joint torique, je vous invite à visiter cette page. Vous y trouverez des tableaux détaillés et un calculateur automatique.
Bonne mesure, et surtout, pas de fuite.
